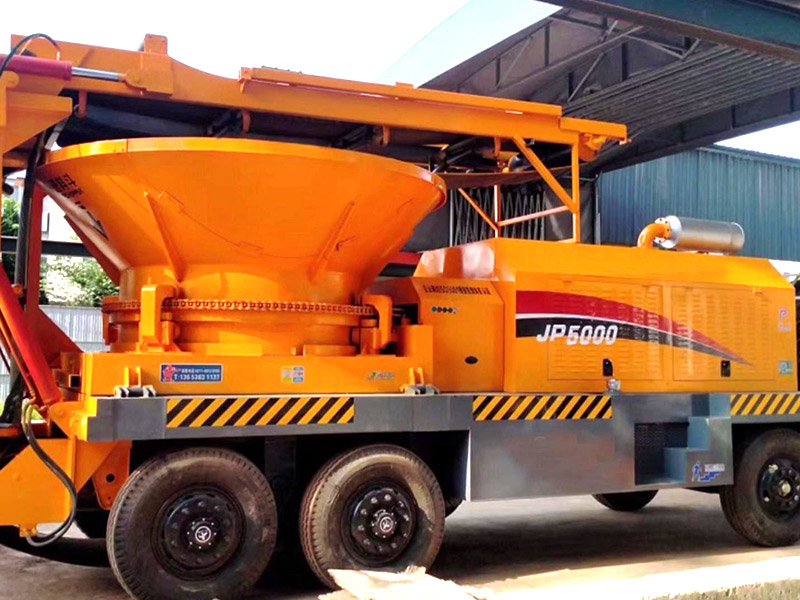

圆盘木材粉碎机设有行进装置的车体、被设于该车体的一端侧的将木材粉碎而形成生物的旋转式破碎装置、设于该旋转式破碎装置的上部的翼片式供给装置、被从旋转式破碎装置的下部向车体的行进方向另一端侧延伸地设置的将由旋转式破碎装置破碎了的生物搬出而向外部排出的搬出装置、被配置于旋转式破碎装置及搬出装置之间的驱动行进装置,旋转式破碎装置、翼片式供给装置及搬出装置的驱动源的驱动装置。

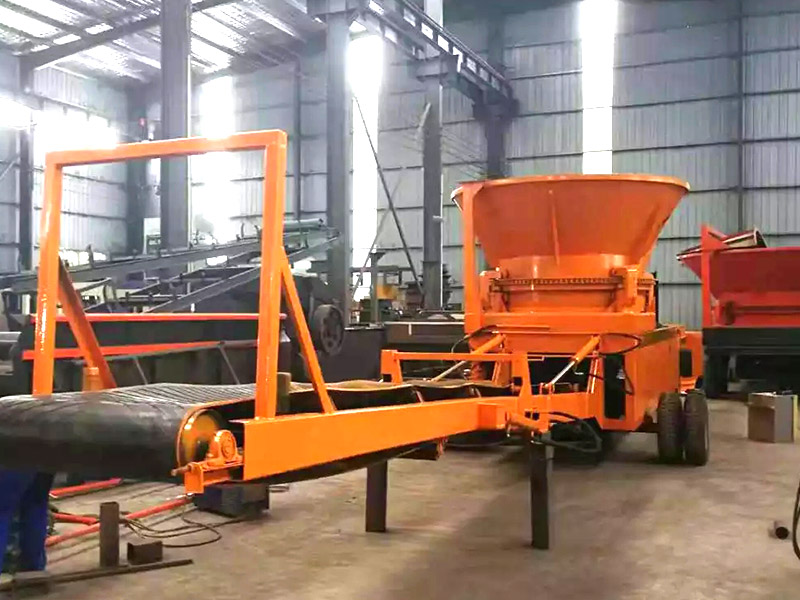

圆盘木材粉碎机是一种大型的木材破碎设备,适用于生物质发电领域,大型树根,大直径原木,模板,板皮,树枝,秸秆等的破碎加工,该设备主要型号有3000/3600/5000/7000,该机结构主要包含机架,机壳,动力系统,液压系统,电器系统,以及在料箱驱动装置带动下转动的旋转料箱,在转子驱动装置带动下转动的转子,转子位于旋转料箱的下方,进料口与进料斗中心相对偏置。
1.先进技术的应用,偏置的进料口与安装在进料斗内壁上的拨料齿结合起到辅助进料的作用,并且该设备采用了变频技术,一旦转子负荷过大进料斗便会反向旋转,所以该设备永远不用担心卡料。
2.该设备使用范围广,该设备即可用于树根类、废旧家具这种大直径物料的破碎,还可用于打包秸秆的破碎,更适用于小直径木料,以及板皮边角料的破碎,具有投料迅速,效率高的优点。
3.维修保养方便,液压式的料箱翻转装置可在本机需要维修保养时实现大角度的翻转,翻转后转子部分外露出来,维修保养很方便减少了人工的使用。
4.生产成本低,该设备采用了多刀式的转子刀辊,破碎物料更加彻底**,并且合理的排布以及先进材质的使用提升了刀片的使用寿命,降低了生产成本。
5.全机自动化程度高,该设备将所有电器部件实现了自动化控制,可实现遥控的远程无线控制,减少了人工的使用,同时更保证了生产的安全。

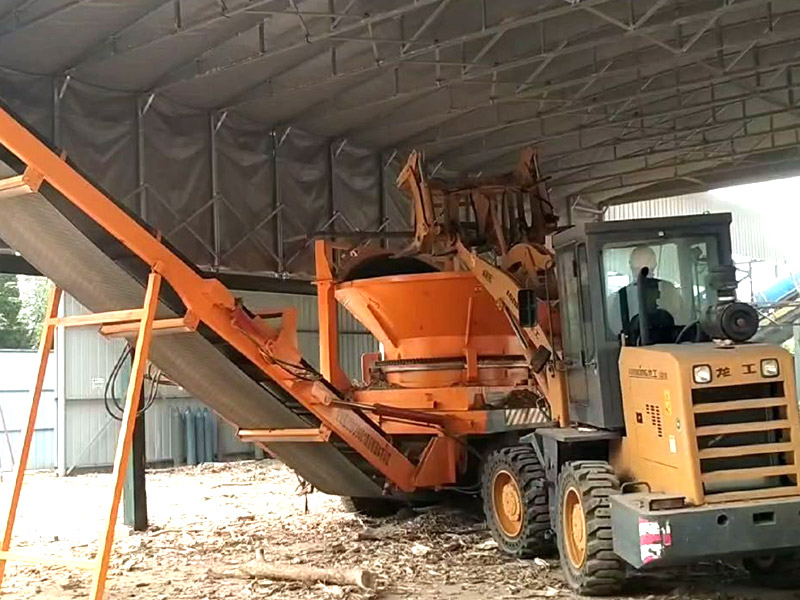

圆盘式树根破碎机工作时,由电机带动转子进行高速旋转,同时进料斗也在电机的带动下进行缓慢的旋转,物料经抓机投放进料斗,料斗在旋转的同时内壁上的拨料齿会将物料均匀的拨到转子上,高速旋转的转子碰到物料经由转子上刀片的切削和撕扯实现物料的初步破碎,进过初步破碎的物料无在自身重力和转子冲击力的作用下掉在破碎腔内的筛网上,符合要求的物料会通过筛网排出,而不符合要求的会在破碎腔内进行二次甚至三次的破碎加工直至符合要求。
型号 | HX3000 | HX3300 | HX3600 |
转子直径(mm) | 650 | 750 | 750 |
转速(r/min) | 960 | 960 | 1405 |
转子类型 | 2刀转子6片飞刀或定制 | 2刀转子6片飞刀或定制 | 2刀转子6片飞刀或定制 |
筛网尺寸 | Φ50或定制 | Φ50或定制 | Φ50或定制 |
主电机(kw) | 160 | 220 | 250 |
油泵电机(kw) | 3 | 3 | 3 |
喂料电机(kw) | 5.5 | 7.5 | 7.5 |
出料电机(kw) | 5.5 | 7.5 | 7.5 |
出料口尺寸(mm) | 上口3000 下口1600 | 上口3300 下口2000 | 上口3600 下口2300 |
原材料最大直径(mm) | 1200 | 1600 | 2100 |
传送带(mm) | 10 | 10 | 10 |
产能(t/h) | 10-15 | 15-20 | 20-25 |
重量(t) | 9 | 20 | 25 |
