在移动式破碎机系列中,履带式移动破碎机是个特别的存在,因为它行走用履带,能自动纠偏、能液压调节;抓地力强,能爬坡;能遥控操作、能自动生产,可以说是真正意义上实现随时移动的移动破碎机(轮胎移动破属于牵引式的半移动)。

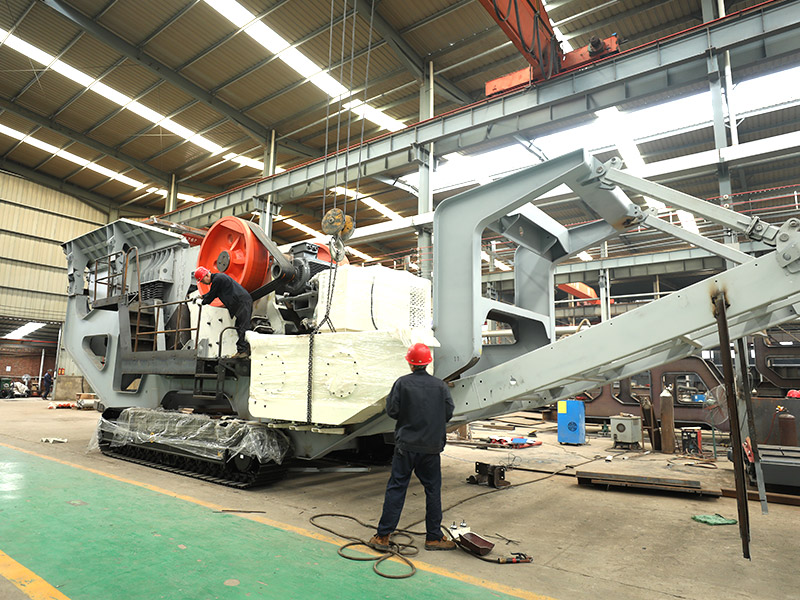

同固定式破碎机市场情况相似,履带式移动鄂式破碎机也是该系列设备中应用比较多、范围比较广的一款设备配置。履带移动颚式破碎机搭载车载给料系统、颚式破碎机、动力系统(单电、单油、油电混合)、履带底盘、液压系统、智能控制柜等,技术上要比其他破碎机(包括轮胎移动破)更高,使用也更加便利。
1、可在多种复杂作业现场开展工作,牵引转向轴,方便运输;车载安装支撑,配套设备可现场安装,方便快捷。
2、整机结构设计合理,配置回料系统和可拆卸的双层分级筛,无需对物料进行再循环或分级,可迅速将分级筛从设备上拆卸下来。
3、电力驱动破碎作业,耗能量小,大大缩减了整机的维护成本,是河南红星推出的新型破碎设备。
4、被广泛运用于矿山、煤矿、建筑垃圾的循环再利用,土石方工程、城市基础设施、道路或建筑工地等场地作业。
物料经过皮带机输送至颚式破碎机进行破碎,经过破碎的物料落入皮带输送机送出,送出的物料经由转料斗折回到振动筛上方的皮带输送机,把物料输送至振动筛,振动筛筛分的合格物料或由分料斗送出或由振动筛下方的皮带输送机送出堆垛,筛分不合格的大块物料则直接送回颚式破碎机继续破碎。
机型 | TC96 | TC106 | TC116 | TC120 |
给料机 | ||||
设备 | GZD9638 | ZSW1042 | GZD1142 | GZD1248 |
电机 | 5.5KW*2 | 7.5KW*2 | 7.5KW*2 | 7.5KW*2 |
驱动方式 | 电机驱动 | 电机驱动 | 电机驱动 | 电机驱动 |
破碎机 | ||||
设备 | SC96 | SC106 | SC116 | SC120 |
最大进料粒度 | 550mm | 650mm | 700mm | 800mm |
电机 | 90KW | 110KW | 132KW | 160KW |
驱动方式 | 电机驱动 | 电机驱动 | 电机驱动 | 电机驱动 |
车架 | ||||
液压履带底盘 | 35T | DL385V | DL385V | NS415E |
船型车架 | Q345B焊接 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
主输送机 | ||||
堆料高度(mm) | B1000*12.9米 | B1000*12米 | B1000*12米 | B1000*12.9米 |
长x宽(mm) | 电机减速器驱动11KW | 电机减速器驱动11KW | 电机减速器驱动11KW | 电机减速器驱动15KW |
主皮带功率(kw) | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) |
出土皮带机 | ||||
规格 | B650*6.8米 | B650*6.8米 | B650*6米 | B650*6.8米 |
驱动方式 | 电机减速器驱动4KW | 电机减速器驱动4KW | 电机减速器驱动4KW | 电机减速器驱动4KW |
环形聚酯帆布带 | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) |
除铁器 | ||||
规格 | RCYQ-13 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
驱动方式 | 电机减速器驱动3KW | 电机减速器驱动3KW | 电机减速器驱动3KW | 电机减速器驱动3KW |
动力系统 | ||||
发电机组 | 240KW发动机组 | 300KW发动机组 | 300KW发动机组 | 300KW发动机组 |
电气系统 | ||||
电气控制柜 | 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 | 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 | 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 | 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 |
液压系统 | ||||
料仓 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 |
皮带机折叠油缸 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 |
液压泵、阀、附件 | 负载敏感型,电液比例阀组 | 负载敏感型,电液比例阀组 | 负载敏感型,电液比例阀组 | 负载敏感型,电液比例阀组 |
