S5X系列圆振动筛有合理的结构,更高的筛分效率,是我司结合多年筛分经验改良的一款高效振动筛。该振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长、筛分规格多,具有结构简单、激振结构可靠、筛分效率高、振动噪音低、坚固耐用的特点,适用于重型、中型和精细筛分等各种筛分作业。
1、模块化设计,通用性高
装配模块化SV激振器,振动强度高达4.2G,处理能力强,筛分效率高,更换只需一小时;同时模块化的设计,使得备件种类减少,通用化程度更高。
2、整体框架结构,承载能力强
采用整体框架结构搭建,与传统单根横梁设计相比,承载能力更强;且有限元强度分析技术加持,确保重量和强度均衡设计。
3、高强度防护系统,安全稳定
挠性驱动,保护电机不受冲击;激振器护罩和皮带轮护罩,更安全;聚氨酯护罩、压条、和支撑条防止磨损。
4、激光切割技术,无开裂隐患
侧板采用整板激光切割技术,不存在任何形式的焊接,所有加强构件采用高强度扭剪螺栓,安装更便捷、强度更高,同时避免传统焊接方式造成的开裂隐患现象。

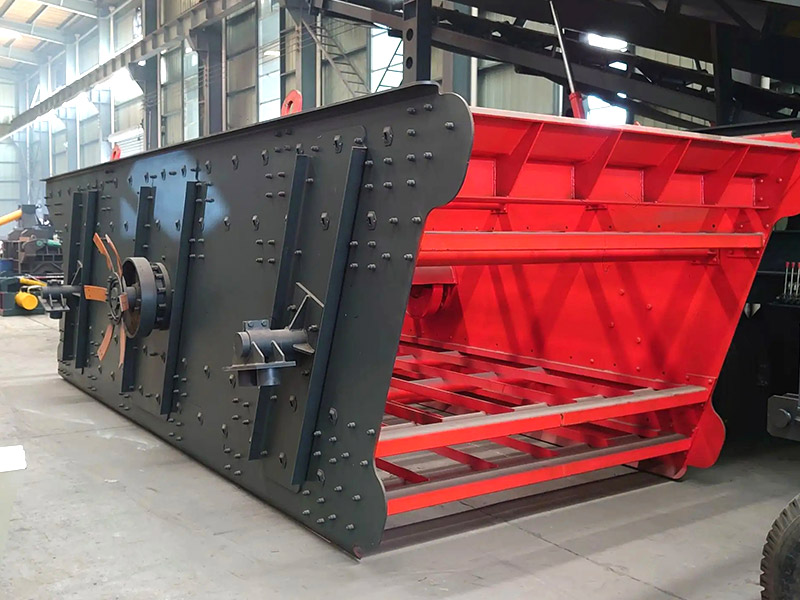

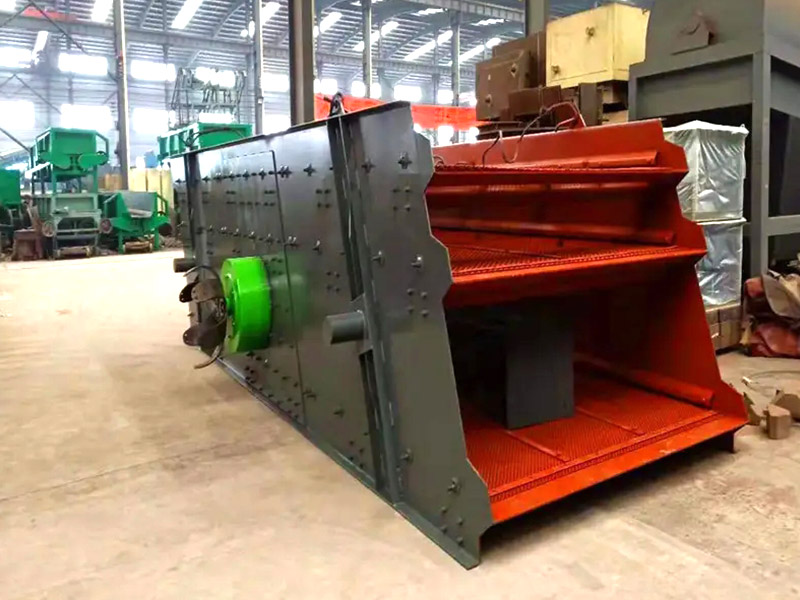

S5X圆振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。

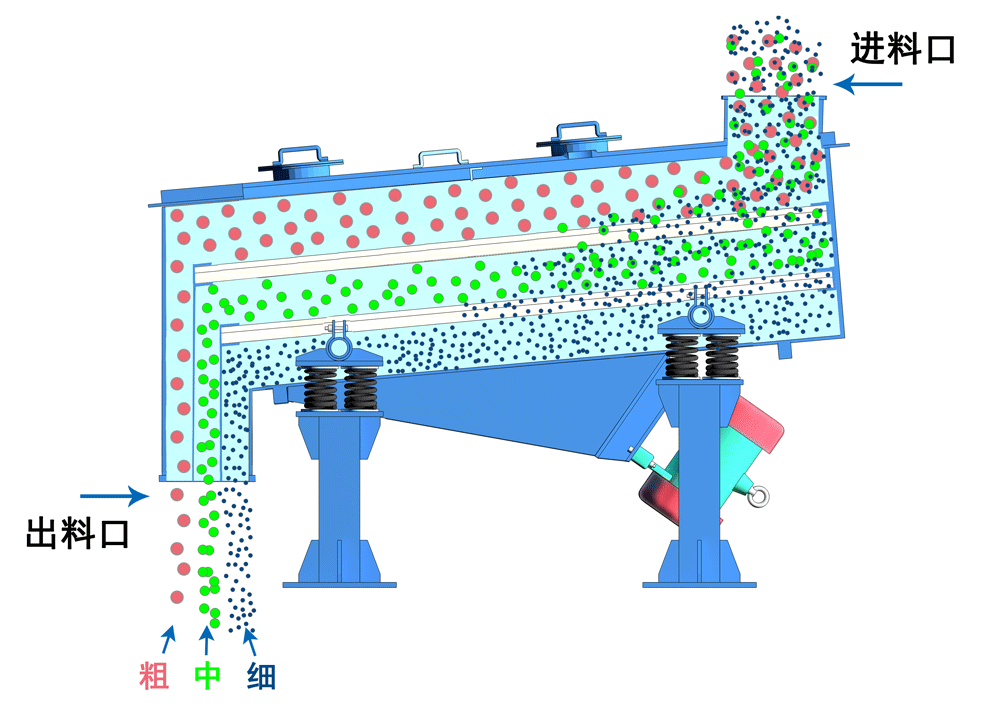

S5X圆振动筛是一个以弹簧为支撑弹性元件,以块偏心激振器为振动源,通过偏心块的旋转产生激振力,使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动,通过反复的与筛孔进行比较,小于筛孔尺寸的物料透筛,大于筛孔尺寸的物料在筛面上,从而完成筛分过程。
型号 | 筛面规格 W×L(mm) | 筛面层数 | 倾角(°)推荐(范围) | 振动次数(RPM) | 双振幅(mm) | 功率(kw) | 生产能力(t/h) | 筛孔尺寸(mm) |
S5X1845-2 | 1800×4500 | 2 | 18(18-25) | 800~900 | 7-12 | 15 | 60-450 | 2-70 |
S5X1845-3 | 3 | 18(18-25) | 800~900 | 7-12 | 22 | 60-450 | 2-70 | |
S5X1860-2 | 1800×6000 | 2 | 18(18-25) | 800~900 | 7-10 | 15 | 75-600 | 2-70 |
S5X1860-3 | 3 | 18(18-25) | 800~900 | 7-12 | 30 | 75-600 | 2-70 | |
S5X1860-4 | 4 | 18(18-25) | 800~900 | 7-12 | 37 | 75-600 | 2-70 | |
S5X2160-2 | 2100×6000 | 2 | 18(18-25) | 800~900 | 7-12 | 22 | 85-700 | 2-70 |
S5X2160-3 | 3 | 18(18-25) | 800~900 | 7-12 | 30 | 85-700 | 2-70 | |
S5X2160-4 | 4 | 18(18-25) | 800~900 | 7-11 | 37 | 85-700 | 2-70 | |
S5X2460-2 | 2400×6000 | 2 | 18(18-25) | 800~900 | 7-12 | 22 | 100-800 | 2-70 |
S5X2460-3 | 3 | 18(18-25) | 800~900 | 7-11 | 30 | 100-800 | 2-70 | |
S5X2460-4 | 4 | 18(18-25) | 800~900 | 7-10 | 37 | 100-800 | 2-70 | |
S5X2760-2 | 2700×6000 | 2 | 18(18-25) | 800~900 | 7-12 | 30 | 120-900 | 2-70 |
S5X2760-3 | 3 | 18(18-25) | 800~900 | 7-11 | 37 | 120-900 | 2-70 | |
S5X3072-2 | 3000×7200 | 2 | 20(20-25) | 800~900 | 7-11 | 37 | 150-1200 | 2-70 |
S5X3075-2T | 3000×7500 | 2 | 20(20-25) | 800~900 | 7-12 | 2×22 | 180-1800 | 2-150 |
S5X3075-3T | 3000×7500 | 3 | 20(20-25) | 800~900 | 7-12 | 2×30 | 180-1800 | 2-150 |
S5X3680-2T | 2 | 20(20-25) | 800~900 | 7-12 | 2×30 | 225-2250 | 2-150 | |
S5X3680-3T | 3600×8000 | 3 | 20(20-25) | 800~900 | 7-12 | 2×37 | 225-2250 | 2-150 |
