单缸圆锥破碎机也叫单缸液压圆锥破碎机,简称单缸圆锥破,有着中碎、细碎、超细碎等作用,对硬料也有良好破碎效果智能环保,可远程操作,产量更大、成品石子规格全,单个液压缸升降动锥、电子智能排矿口控制系统智能化程度高、过铁和过载保护等技术为一体的效能高破碎机,被广泛应用于冶金、建筑、水泥、公路、铁路等领域。
1、在设计上采用特有的破碎腔形和层压破碎原理,并且液压技术,实现了过载保护和液压调整排料口,可根据需求调节,成品砂石品质优、针片状石子减少、级配合理。
2、响应环保号召,单缸圆锥破碎机破碎腔内部压力高于外部压力的设计,减少机体漏粉尘,同时设置除尘器、消音设备,达到绿色环保生产标准。
3、结构设计更合理简单、紧凑,占地面积较小,并且采用全自动控制系统、触摸屏的控制模式,监控室进行实时监控,不需要太多人工,一年也能节省不小一笔钱。
4、单缸圆锥破碎机在设计中对影响寿命因素进行了合理分析与探究,零部件采用耐磨的钢材及铸钢技术,提高了设备整体耐磨性,降低了设备故障率,生产成本再次减少。

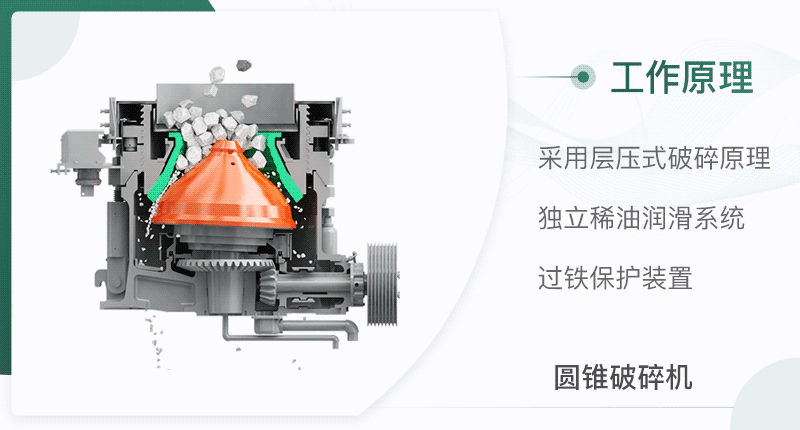

单缸液压圆锥破碎机(单缸圆锥破碎机)工作时,电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。
空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转,物料被摆动的内锥挤压破碎。
支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。
型号 | 腔型 | 最大进料口尺寸(mm) | 最小排料口尺寸(mm) | 生产能力(t/h) | 最大装机功率(kw) |
SH420 | S1(超粗) | 240 | 22 | 85-170 | 90 |
S2(中粗) | 200 | 19 | 70-130 | ||
SH420 | H1(细) | 135 | 10 | 45-130 | |
H2(中细) | 65 | 8 | 35-80 | ||
H3(超细) | 38 | 4 | 27-60 | ||
SH430 | S1(超粗) | 360 | 25 | 120-345 | 160 |
S2(中粗) | 300 | 22 | 105-305 | ||
S3(粗) | 235 | 19 | 90-275 | ||
SH430 | H1(细) | 185 | 13 | 60-210 | |
H2(中细) | 90 | 10 | 65-165 | ||
H2(超细) | 50 | 6 | 48-105 | ||
SH440 | S1(超粗) | 450 | 35 | 255-605 | 250 |
S2(中粗) | 400 | 29 | 215-515 | ||
S3(粗) | 300 | 25 | 190-490 | ||
SH440 | H1(细) | 215 | 16 | 110-395 | |
H2(中细) | 110 | 13 | 115-340 | ||
H2(超细) | 70 | 8 | 90-225 | ||
SH660 | S1(超粗) | 560 | 41 | 355-1050 | 315 |
S2(中粗) | 500 | 38 | 305-895 | ||
SH660 | H1(细) | 275 | 16 | 170-665 | |
H2(中细) | 135 | 16 | 190-505 | ||
H2(超细) | 65 | 13 | 205-320 |
