TSK系列三轴水平筛

产品简介

三轴椭圆水平振动筛是在倾斜式圆振动筛和直线式振动筛的基础上研发的一种新型筛，它激振力强，振幅大，更好获取理想成品。三轴驱动能使筛机产生理想的椭圆运动，它兼有圆振动筛和直线振动筛的优点，且椭圆轨迹、振幅可调，可根据实际物料状况选择振动轨迹，对难筛分的物料更具优势。

三轴椭圆水平振动筛主要由底架、筛箱、激振器、电机皮带传动机构，筛网，给排料装置，和像胶弹簧组成。激振器设置在筛箱一侧的质心位置处，由三根并列的振动轴级成，每一根轴上装有速比为1的互相啮合的齿轮；在每一个齿轮上装有偏心重量相等、偏心半径相同的配重盘，配重盘与齿轮的相对位置可以改变，通过螺栓定位孔定位并固定在齿轮上；定位孔每间隔5°设一个，保证振动方向从30°-60°的调整。在配重盘上镶有数个重量相等的可调整的配重柱。激振器皮带轮是偏心的。在筛箱的侧板上设置有喷淋孔，可对物料进行水洗筛分。在初始装配时，三根轴上的偏心质量设计成如图中3中的b图所示的位置。由于重力的作用，偏心质量所产生的合力矩为零，装配后的偏心块的位置如图3中的a所示自然静止的位置。当三轴上的偏心质量运动到如图3中的C所示的方向位置时，偏心质量所产生的激振力为最小。其中两个轴偏心质量产生的离心力互相抵消（椭圆短轴方向），只有一个轴的偏心质量产生的离心力起作用。当三轴上的偏心质量运动到如图3中的d所示的方向位置时，由于三轴的偏心质量位于相同的方向，所以产生的激振力为最大（椭圆长轴方向）。

性能优势

三轴椭圆水平振动筛适用于各种矿山、石矿场、移动式筛分站 ，适用的物料更是广泛，像 石灰石、白云岩、方解岩、花岗岩、玄武岩、辉绿岩、页岩、石英石、河卵石、铁矿石、煤矸石、有色金属矿石、鹅卵石等均适用，兼备了倾斜式圆振动筛和水平式直线振动筛的各自的优点，具有透筛性好、处理能力大、安装高度小的特点，是各种矿山，石矿场，移动式筛分站的理想设备。

工作原理

三轴椭圆水平振动筛以三轴块偏心激振器为激振源，以橡胶支承弹簧为弹性元件，以筛箱激振器等为可动部分的筛分设备。其振动器的三根轴上装有相等偏心质量、相同偏心半径的配重块。动力由电机经皮带传递至主动轴，再经速比为1的齿轮进行传动，使三根轴同速旋转，从而产生激振力，使筛箱作强制连续的椭圆运动。物料以此运动为动力，在水平的筛面上沿圆周方向作不断的抛掷运动，在抛起松散分层的同时向前运动，周而复始地完成粒度分级和向前输送的过程。

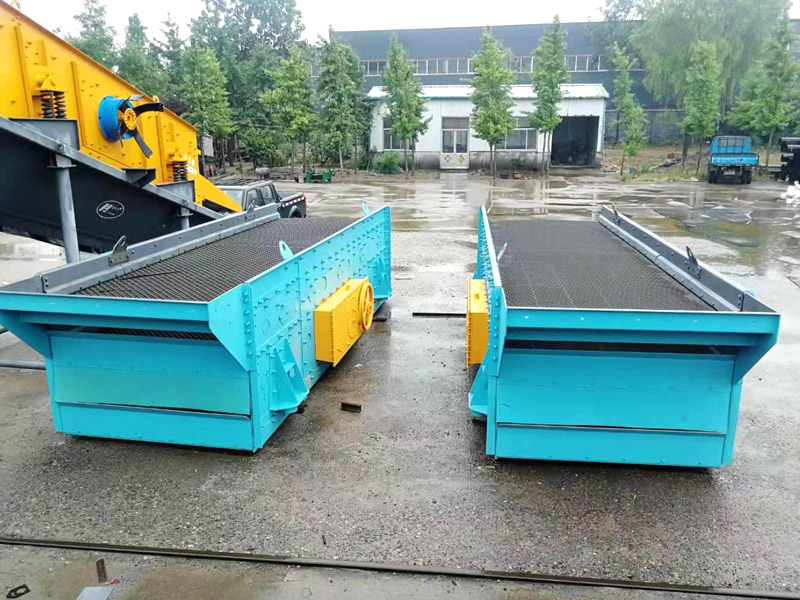

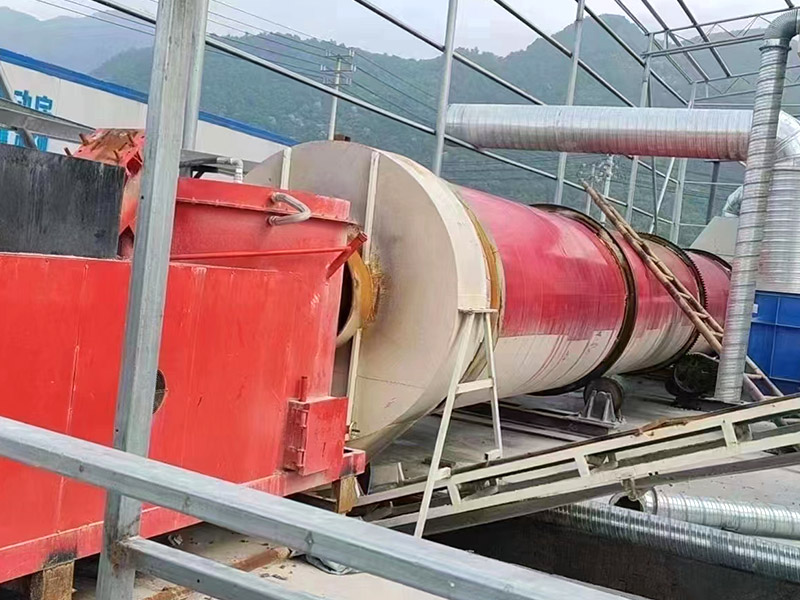

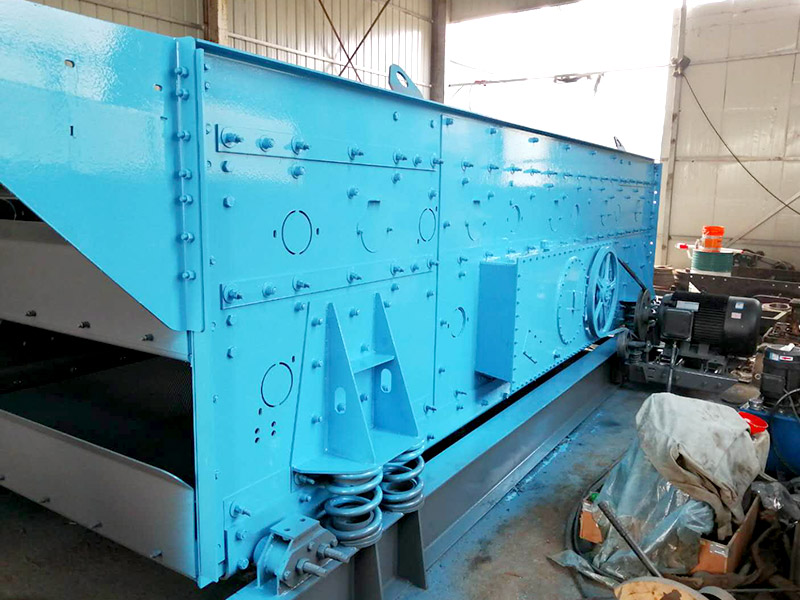

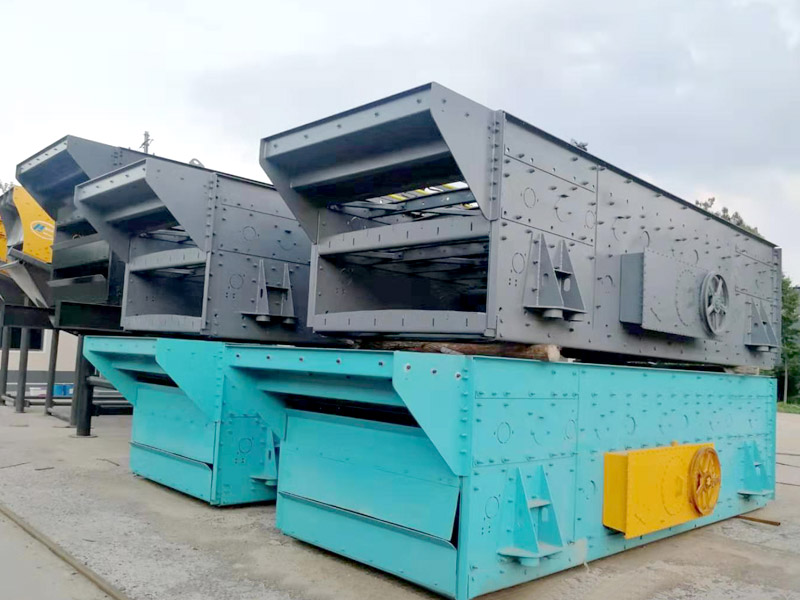

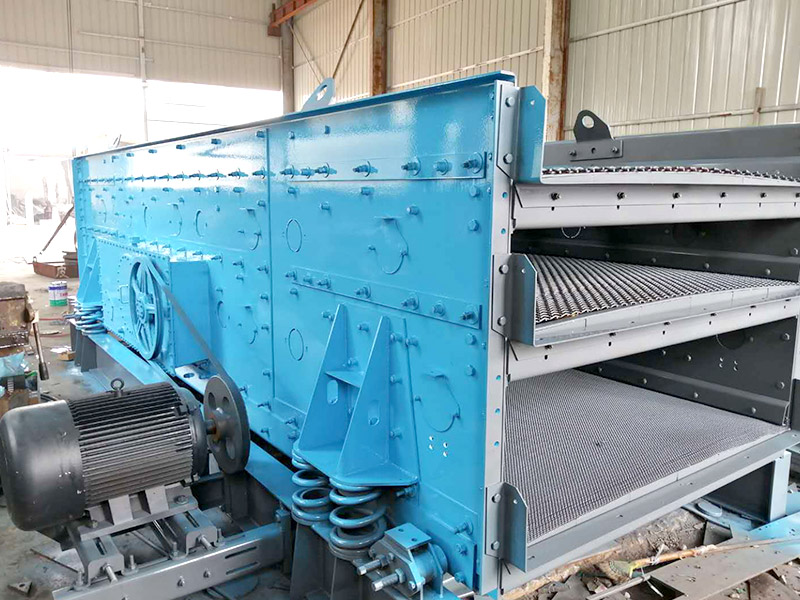

作业现场

技术参数
