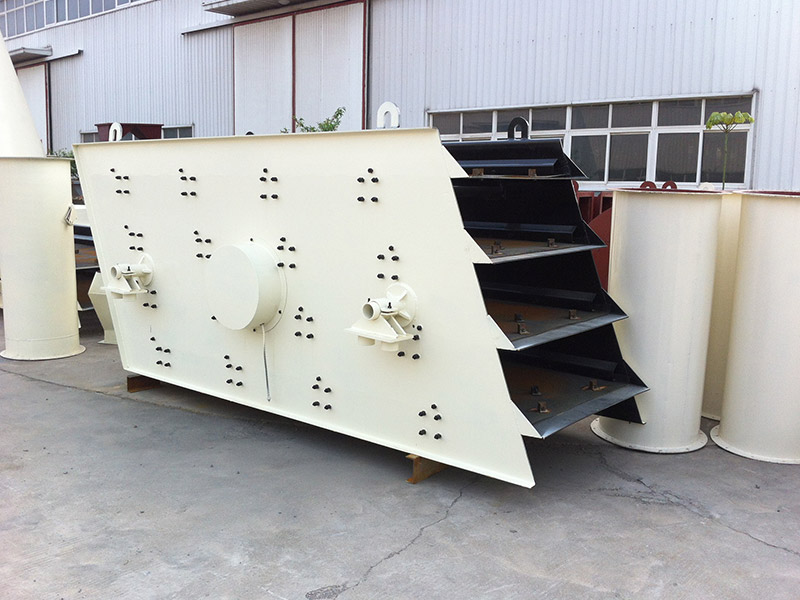

圆振动筛是一种振动筛分设备,也称为圆形震动筛或圆形振动筛。它由筛箱、振动器、底座和电气控制系统组成。圆振动筛通过振动器将物料在筛网上进行筛分,可以筛分不同粒径的物料。它广泛应用于化工、食品、医药、陶瓷、矿业等领域,特别适用于筛分粉末、颗粒和液态物料。
圆振动筛主要有筛箱、筛网、振动器、减振弹簧装置、底架、悬挂(或支承)装置及电动机等组成。
圆振动筛的主要优点:
1、筛箱的强烈震动等因素,有效地减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。
2、机械构造简单、操作容易方便。
圆振动筛性能特点:
1、圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,使作业过程中操作简单方便,同时使用维修方便。
2、圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
3、圆振动筛采用橡胶隔振弹簧,减缓金属之间的摩擦碰撞,具有寿命长、噪声小、过共振区平稳等特点。
圆振动筛在工作时,首先由电动机带动三角皮带、激振器主轴的回转运动,由于激振器上不平衡重物的离心惯性力作用,迫使筛箱发生振动。筛面上的物料会受到向上的作用力而被抛起,向前进一段距离之后再落回筛面,如此反复运动,完成物料的筛分过程。另外可通过改变配重的重量和位置来调节振动筛的振幅。
型号 | 筛面规格 W×L(mm) | 筛面层数 | 筛孔尺寸(mm) | 生产能力(t/h) | 振动频率(r/min) | 双振幅(mm) |
2YZK1237 | 3700×1200 | 2 | 3-50 | 30-100 | 970 | 5-9 |
3YZK1237 | 3700×1200 | 3 | 3-50 | 30-100 | 970 | 5-9 |
2YZK1548 | 4800×1500 | 2 | 3-100 | 30-275 | 970 | 5-9 |
3YZK1548 | 4800×1500 | 3 | 3-100 | 30-275 | 970 | 5-9 |
2YZK1848 | 4800×1800 | 2 | 3-100 | 56-330 | 970 | 5-9 |
3YZK1848 | 4800×1800 | 3 | 3-100 | 56-330 | 970 | 5-9 |
4YZK1848 | 4800×1800 | 4 | 3-80 | 56-330 | 970 | 5-9 |
2YZK1860 | 6000×1800 | 2 | 3-100 | 65-586 | 970 | 5-9 |
3YZK1860 | 6000×1800 | 3 | 3-100 | 65-586 | 970 | 5-9 |
4YZK1860 | 6000×1800 | 4 | 3-100 | 65-586 | 980 | 5-9 |
2YZK2160 | 6000×2100 | 2 | 3-100 | 81-720 | 980 | 5-9 |
3YZK2160 | 6000×2100 | 3 | 3-100 | 81-720 | 970 | 5-9 |
4YZK2160 | 6000×2100 | 4 | 3-100 | 81-720 | 980 | 5-9 |
2YZK2460 | 6000×2400 | 2 | 3-150 | 100-810 | 970 | 5-9 |
3YZK2460 | 6000×2400 | 3 | 3-150 | 100-810 | 980 | 5-9 |
4YZK2460 | 6000×2400 | 4 | 3-150 | 150-850 | 980 | 5-9 |
2YZK2870 | 7000X2800 | 2 | 5-100 | 120-680 | 750 | 8 |
3YZK2870 | 7000X2800 | 3 | 5-100 | 180-720 | 750 | 8 |
2YZK3070 | 7000X3000 | 2 | 5-100 | 200-700 | 750 | 8 |
3YZK3070 | 7000X3000 | 3 | 5-100 | 230-800 | 750 | 8 |
